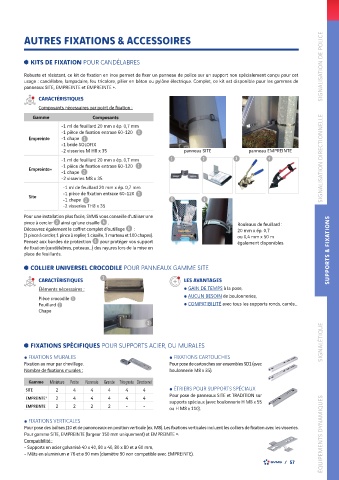

Page 59 - Catalogue SVMS 2025

AUTRES FIXATIONS & ACCESSOIRES

KITS DE FIXATION POUR CANDÉLABRES SIGNALISATION DE POLICE

Robuste et résistant, ce kit de fi xation en inox permet de fi xer un panneau de police sur un support non spécialement conçu pour cet
usage : candélabre, lampadaire, feu tricolore, pilier en béton ou pylône électrique. Complet, ce kit est disponible pour les gammes de
panneaux SITE, EMPREINTE et EMPREINTE +.

CARACTÉRISTIQUES
Composants nécessaires par point de fi xation :
Gamme Composants
-1 ml de feuillard 20 mm x ép. 0,7 mm
-1 pièce de fi xation entraxe 60-120 1
Empreinte -1 chape 2
-1 bride SOLOFIX
-2 visseries M H8 x 35 panneau SITE panneau EMPREINTE
-1 ml de feuillard 20 mm x ép. 0,7 mm 1 2 3 4 SIGNALISATION DIRECTIONNELLE
-1 pièce de fi xation entraxe 60-120 1
Empreinte+ -1 chape 2
-2 visseries M8 x 35
-1 ml de feuillard 20 mm x ép. 0,7 mm
-1 pièce de fi xation entraxe 60-120 1
Site
-1 chape 2 5 6
-2 visseries TH8 x 35
Pour une installation plus facile, SVMS vous conseille d’utiliser une
pince à cercler 3 ainsi qu’une cisaille 4 . Rouleaux de feuillard :
Découvrez également le coff ret complet d’outillage 5 : 20 mm x ép. 0,7
(1 pince à cercler, 1 pince à replier, 1 cisaille, 1 marteau et 100 chapes). ou 0,4 mm x 50 m
Pensez aux bandes de protection 6 pour protéger vos support également disponibles.
de fi xation (candélabres, poteaux…) des rayures lors de la mise en
place de feuillards. SUPPORTS & FIXATIONS

COLLIER UNIVERSEL CROCODILE POUR PANNEAUX GAMME SITE
CARACTÉRISTIQUES 1 LES AVANTAGES
Éléments nécessaires : a GAIN DE TEMPS à la pose,

Pièce crocodile 1 a AUCUN BESOIN de boulonneries,
Feuillard 2 a COMPATIBILITÉ avec tous les supports ronds, carrés…
Chape

2
SIGNALÉTIQUE

FIXATIONS SPÉCIFIQUES POUR SUPPORTS ACIER, OU MURALES
a FIXATIONS MURALES a FIXATIONS CARTOUCHES
Fixation au mur par chevillage. Pour pose de cartouches sur ensembles SD1 (avec
Nombre de fi xations murales : boulonnerie M8 x 35).

Gamme Miniature Petite Normale Grande Très grande Directionnel
SITE 2 4 4 4 4 4 a ÉTRIERS POUR SUPPORTS SPÉCIAUX
EMPREINTE + 2 4 4 4 4 4 Pour pose de panneaux SITE et TRADITION sur
supports spéciaux (avec boulonnerie H M8 x 55
EMPREINTE 2 2 2 2 - - ou H M8 x 110).

a FIXATIONS VERTICALES
Pour pose des balises J10 et de panonceaux en position verticale (ex. M8). Les fi xations verticales incluent les colliers de fi xation avec les visseries.
Pour gamme SITE, EMPREINTE (largeur 150 mm uniquement) et EMPREINTE +. ÉQUIPEMENTS DYNAMIQUES
Compatibilité :
- Supports en acier galvanisé 40 x 40, 80 x 40, 80 x 80 et ø 60 mm,
- Mâts en aluminium ø 76 et ø 90 mm (diamètre 90 non compatible avec EMPREINTE).
