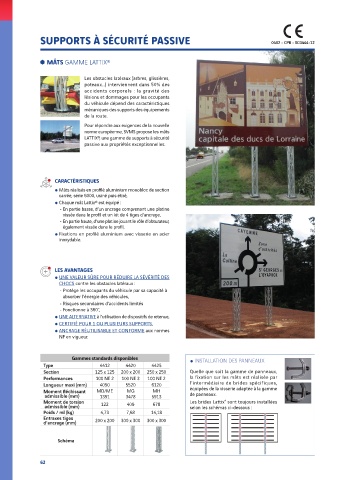

Page 64 - Catalogue SVMS 2025

SUPPORTS À SÉCURITÉ PASSIVE 0402 - CPR - SC0444-12

MÂTS GAMME LATTIX®

Les obstacles latéraux (arbres, glissières,
poteaux…) interviennent dans 50% des
accidents corporels : la gravité des
lésions et dommages pour les occupants
du véhicule dépend des caractéristiques
mécaniques des supports des équipements
de la route.
Pour répondre aux exigences de la nouvelle
norme européenne, SVMS propose les mâts
LATTIX®, une gamme de supports à sécurité
passive aux propriétés exceptionnelles.

CARACTÉRISTIQUES
a Mâts réalisés en profi lé aluminium monobloc de section
carrée, série 6000, usiné puis étiré,
a Chaque mât Lattix® est équipé :
- En partie basse, d’un ancrage comprenant une platine
vissée dans le profi l et un kit de 4 tiges d’ancrage,
- En partie haute, d’une platine jouant le rôle d’obturateur,
également vissée dans le profi l,
a Fixations en profi lé aluminium avec visserie en acier
inoxydable.

LES AVANTAGES
a UNE VALEUR SÛRE POUR RÉDUIRE LA SÉVÉRITÉ DES
CHOCS contre les obstacles latéraux :
- Protège les occupants du véhicule par sa capacité à
absorber l’énergie des véhicules,
- Risques secondaires d’accidents limités
- Fonctionne à 360°,
a UNE ALTERNATIVE à l’utilisation de dispositifs de retenue,
a CERTIFIÉ POUR 1 OU PLUSIEURS SUPPORTS,
a ANCRAGE RÉUTILISABLE ET CONFORME aux normes
NF en vigueur.

Gammes standards disponibles a INSTALLATION DES PANNEAUX
Type 4412 4420 4425
Section 125 x 125 200 x 200 250 x 250 Quelle que soit la gamme de panneaux,
Performances 100 NE 2 100 NE 3 100 NE 2 la fixation sur les mâts est réalisée par
Longueur maxi (mm) 4090 5520 6120 l’intermédiaire de brides spécifiques,
Moment fl échissant MD/ME MG MH équipées de la visserie adaptée à la gamme
admissible (mm) 1391 3478 5913 de panneaux.
Moment de torsion 122 409 678 Les brides Lattix sont toujours installées
®
admissible (mm) selon les schémas ci-dessous :
Poids / ml (kg) 4,73 7,68 14,18
Entraxes tiges 200 x 200 300 x 300 300 x 300
d’ancrage (mm)

Schéma

62
