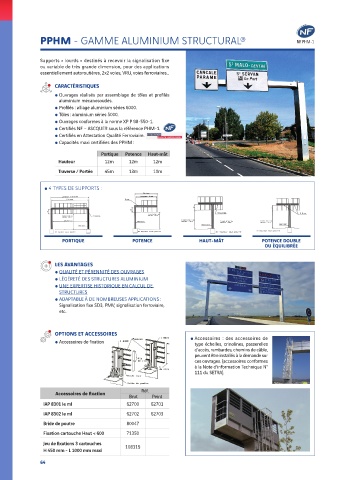

Page 66 - Catalogue SVMS 2025

PPHM - GAMME ALUMINIUM STRUCTURAL® NF PHM-1

Supports « lourds » destinés à recevoir la signalisation fixe
ou variable de très grande dimension, pour des applications
essentiellement autoroutières, 2x2 voies, VRU, voies ferroviaires…

CARACTÉRISTIQUES
a Ouvrages réalisés par assemblage de tôles et profilés
aluminium mécanosoudés.
a Profilés : alliage aluminium séries 6000.
a Tôles : aluminium séries 5000.
a Ouvrages conformes à la norme XP P 98-550-1.
a Certifiés NF – ASCQUER sous la référence PHM-1.
a Certifiés en Attestation Qualité Ferroviaire.
a Capacités maxi certifiées des PPHM :

Portique Potence Haut-mât
Hauteur 12m 12m 12m

Traverse / Portée 45m 13m 10m

a 4 TYPES DE SUPPORTS :

PORTIQUE POTENCE HAUT-MÂT POTENCE DOUBLE
OU ÉQUILIBRÉE

LES AVANTAGES
a QUALITÉ ET PÉRENNITÉ DES OUVRAGES
a LÉGÈRETÉ DES STRUCTURES ALUMINIUM
a UNE EXPERTISE HISTORIQUE EN CALCUL DE
STRUCTURES
a ADAPTABLE À DE NOMBREUSES APPLICATIONS :
Signalisation fixe SD3, PMV, signalisation ferroviaire,
etc.

OPTIONS ET ACCESSOIRES
a Accessoires de fixation a Accessoires : des accessoires de
type échelles, crinolines, passerelles
d’accès, rambardes, chemins de câble,
peuvent être installés à la demande sur
ces ouvrages. (accessoires conformes
à la Note d’information Technique N°
111 du SETRA).

Accessoires de fixation Réf.
Brut Peint
IAP 8301 le ml 62700 62701
IAP 8302 le ml 62702 62703
Bride de poutre 80047
Fixation cartouche Haut < 600 71350
Jeu de fixations 3 cartouches 108319
H 450 mm - L 1000 mm maxi
