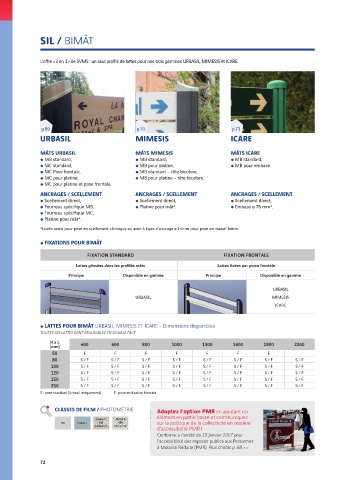

Page 74 - Catalogue SVMS 2025

SIL / BIMÂT

L’off re « 3 en 1 » de SVMS : un seul profi lé de lattes pour nos trois gammes URBASIL, MIMESIS et ICARE.

p.69 p.70 p.71
URBASIL MIMESIS ICARE

MÂTS URBASIL MÂTS MIMESIS MÂTS ICARE
a MB standard, a MB standard, a MB standard,
a MC standard, a MB pour platine, a MB pour embase.
a MC Pose frontale, a MB standard – tête bicolore,
a MC pour platine, a MB pour platine – tête bicolore.
a MC pour platine et pose frontale.
ANCRAGES / SCELLEMENT ANCRAGES / SCELLEMENT ANCRAGES / SCELLEMENT
a Scellement direct, a Scellement direct, a Scellement direct,
a Fourreau spécifi que MB, a Platine pour mât*. a Embase ø 76 mm*.
a Fourreau spécifi que MC,
a Platine pour mât*.
*Livrée seule pour pose en scellement chimique ou avec 4 tiges d’ancrage ø 14mm pour pose en massif béton.

a FIXATIONS POUR BIMÂT

FIXATION STANDARD FIXATION FRONTALE
Lattes glissées dans les profi lés mâts Lattes fi xées par pince frontale

Principe Disponible en gamme Principe Disponible en gamme

URBASIL
URBASIL MIMESIS
ICARE

a LATTES POUR BIMÂT URBASIL, MIMESIS ET ICARE - Dimensions disponibles
TOUTES LES LATTES SONT RÉALISABLES EN DOUBLE FACE
H x L
(mm) 400 600 800 1000 1300 1600 1900 2200
50 F F F F F F F
80 S / F S / F S / F S / F S / F S / F S / F S / F
100 S / F S / F S / F S / F S / F S / F S / F S / F
120 S / F S / F S / F S / F S / F S / F S / F S / F
150 S / F S / F S / F S / F S / F S / F S / F S / F
250 S / F S / F S / F S / F S / F S / F S / F S / F
S : pose standard (Urbasil uniquement) F : pose en fi xation frontale

CLASSES DE FILM / PHOTOMÉTRIE Adoptez l’option PMR en ajoutant un
Classe 2 Classe 3 élément en partie basse et communiquez
NR Classe 1 180 300 sur la politique de la collectivité en matière
Cd/Lux/m 2 Cd/Lux/m 2
d’accessibilité PMR !
Conforme à l’arrêté du 15 janvier 2007 pour
l’accessibilité des espaces publics aux Personnes
à Mobilité Réduite (PMR). Plus d’infos p. 68 >>
