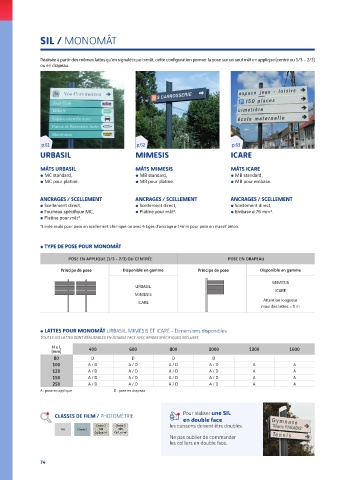

Page 76 - Catalogue SVMS 2025

SIL / MONOMÂT

Réalisée à partir des mêmes lattes qu’en signalétique bimât, cette confi guration permet la pose sur un seul mât en applique (centré ou 1/3 – 2/3)
ou en drapeau.

p.61 p.62 p.63
URBASIL MIMESIS ICARE

MÂTS URBASIL MÂTS MIMESIS MÂTS ICARE
a MC standard, a MB standard, a MB standard ,
a MC pour platine. a MB pour platine. a MB pour embase.

ANCRAGES / SCELLEMENT ANCRAGES / SCELLEMENT ANCRAGES / SCELLEMENT
a Scellement direct, a Scellement direct, a Scellement direct,
a Fourreau spécifi que MC, a Platine pour mât*. a Embase ø 76 mm*.
a Platine pour mât*.
*Livrée seule pour pose en scellement chimique ou avec 4 tiges d’ancrage ø 14mm pour pose en massif béton.

a TYPE DE POSE POUR MONOMÂT

POSE EN APPLIQUE (1/3 - 2/3) OU CENTRÉE POSE EN DRAPEAU
Principe de pose Disponible en gamme Principe de pose Disponible en gamme

MIMESIS
URBASIL
MIMESIS ICARE
ICARE Attention longueur
maxi des lattes = 1 m

a LATTES POUR MONOMÂT URBASIL, MIMESIS ET ICARE - Dimensions disponibles
TOUTES LES LATTES SONT RÉALISABLES EN DOUBLE FACE AVEC BRIDES SPÉCIFIQUES INCLUSES
H x L 400 600 800 1000 1300 1600
(mm)
80 D D D D
100 A / D A / D A / D A / D A A
120 A / D A / D A / D A / D A A
150 A / D A / D A / D A / D A A
250 A / D A / D A / D A / D A A
A : pose en applique D : pose en drapeau

CLASSES DE FILM / PHOTOMÉTRIE Pour réaliser une SIL
en double face,
Classe 2 Classe 3 les caissons doivent être doublés.
NR Classe 1 180 300
Cd/Lux/m 2 Cd/Lux/m 2
Ne pas oublier de commander
les colliers en double face.
